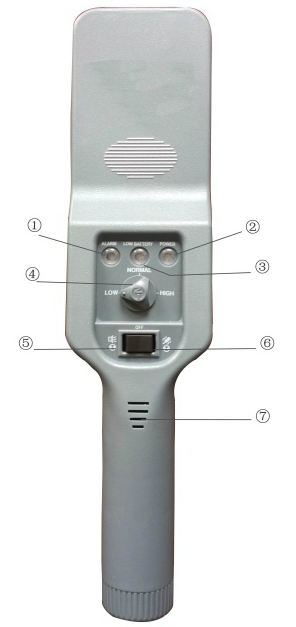

結構圖

報警指示燈（紅色）

電源指示燈（綠色燈亮）

低電壓指示燈(黃色)

靈敏度調節旋鈕

電源開關--聲音（左）

電源開關--振動（右）

蜂鳴器

三、用 途

機場、車站、碼頭電子探測檢查；海關、公安、邊防、保衛部門、軍隊、監獄安全檢查；各種考試考場的防作弊入場檢查；保密會議室的安全保密檢查；電子產品檢測，如手機生產廠。

四、參數指標

1.探測手機距離:30—70mm

2.探測時間:≤1.5s

3.凈重: 280g(不含電池)

  4.電源：9V電池

  5.功耗：最大360MW

  6.待機電流：≤5MA

  7.工作電壓：直流6~12V

  8.工作溫度：-20℃~55℃

  9.探測時間: 0.5秒

  10.報警指示：

  綠色LED：開機

  紅色LED：已探測目標，報警指示

  黃色LED：低電壓指示

11.報警信號

  聲音模式： 蜂鳴器和紅色LED。

  振動模式： 振動和紅色LED。

五、產品功能介紹

1.全身探測

可探測范圍是從頭部到腳部，可對人體全身各個部位進行探測

本系統采用了加強型微痕識別探頭，系統通高敏感的感應器對人身體全身范圍以進行橫向和縱向同時探測。并以區域提示，標示出違禁品所在人體的大致位置。簡化了值守人員的工作。

2.手機全態檢出功能

利用大數據綜合對比辨別實現了對手機的全狀態探測識別

該系統可以對被檢人員攜帶的手機（無論手機是在待機、關機，開機、移除電池、移除SIM卡等任何狀態）進行識別告警。

3.聲音和震動兩種模式報警提示

手持式手機探測器具有聲音報警提示與震動報警提示兩種模式可供選擇，可以實現一鍵切換。

六、探測使用方法：

1. 在手持式手機探測器使用之前安裝好電池，做好調試工作，確保手持式手機探測器處于正常工作狀態。

2. 被檢測人員在進行檢測前將衣褲口袋中隨身攜帶的物品拿出，放入指定位置的檢測籃中，等待工作人員對物品的檢查。

3. 被檢測人員站在指定位置，四肢張開，工作人員需要用手持式手機探測器緊貼被檢測人員的身體，并磨蹭被檢測人員的身體每個部位，確保被檢測人員身體的每個部位都被探測到。

4. 檢查順序應由正面至背面，從上至下，檢查的部位包括頭部、軀干、四肢(含腳部)，特別要加強對腋下、腰部、腳部及衣袋等有可能放置通訊工具的部位的檢查。

5. 首先，掃描探測檢測人體的前部，將手持式手機探測器從被檢測人身體的右肩部開始，向下掃描移至右踝部，再移至左踝部，然后向上掃描移至左肩。

6. 其后，掃描被檢測人體的背部，先從被檢測人體的腦后部開始，沿著身體的外部輪廓掃描一周，然后向下掃描，經過背脊線中部。

7. 最后，探測掃描被檢測人體的腳部和踝部。

8. 如在檢查過程中出現報警聲，出示相關物品，并對原檢查部位再次檢查，確定無禁帶物品后，方可進入該區域。

9. 在探測過程中如遇被檢測人員拒不出示可疑物品，工作人員應阻止其進入涉密區域。
